ГИДРОЗАМКИ "БОЛЬШИЕ И МАЛЕНЬКИЕ".
14 апреля 2016
Что такое гидрозамок?
Гидрозамок позволяет свободно пропускать поток рабочей жидкости (РЖ) в одном направлении и запирает поток в противоположном направлении до тех пор, пока давление управления (пилотное управление) не откроет запорный элемент.
Обычно гидрозамки подразделяются на:
- односторонние/одноклапанные (с одним запорным элементом);
- двухсторонние/двухклапанные (с двумя запорными элементами).
Гидрозамок запирает поток рабочей жидкости (РЖ) и обеспечивает надёжную фиксацию рабочего органа (например, гидроцилиндра или гидромотора) или исполнительного механизма, исключая при этом самопроизвольное (неуправляемое) движение. Т.е. основная функция гидрозамка — статическая.
Внимание!
Мы не рекомендуем применять гидрозамки для контроля плавности движения гидродвигателей (гидроцилиндров или при вращении гидромоторов, для управления опусканием груза с помощью лебедки и т. д.), то есть для выполнения динамической функции). Для этого применяются тормозные (уравновешивающие), клапаны. О них мы расскажем в следующей статье.
Гидрозамки изготавливают в патронном исполнении (ввинчиваемые/картриджного типа) или в корпусе (резьбового присоединения) с широким диапазоном значения соотношения площадей.

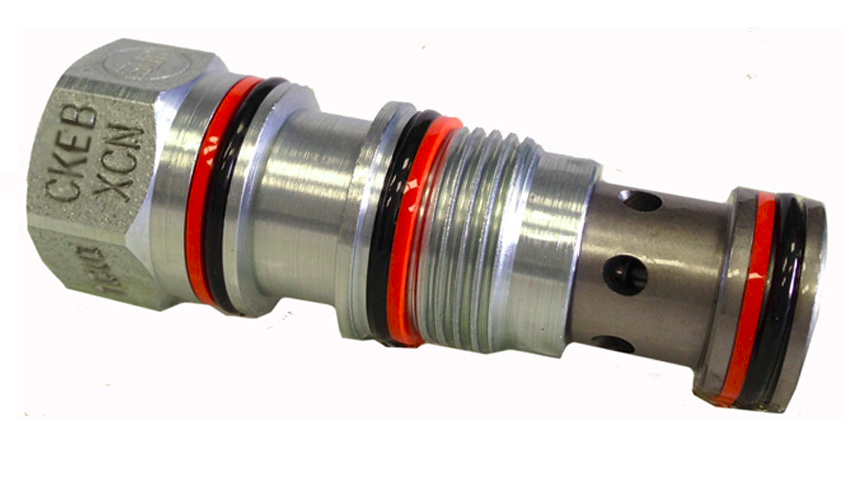

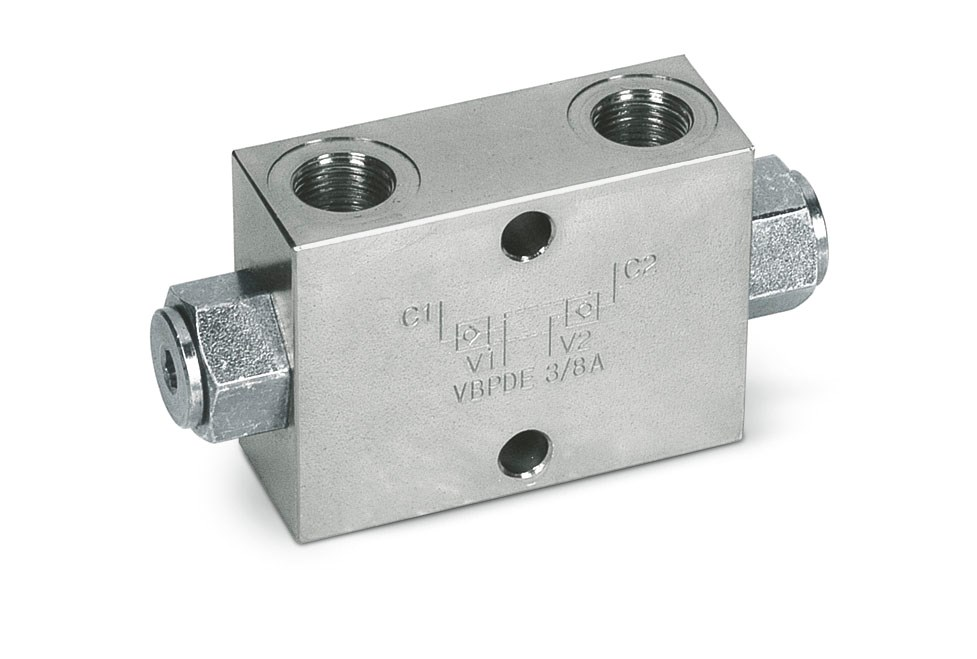

Пример гидрозамка в корпусе: Пример гидрозамка картриджного типа:
Для эффективного применения гидрозамка необходимо правильно выбрать
соотношение площадей (пилотное соотношение), чтобы обеспечить открытие клапана.
Типичные примеры использования гидрозамков:

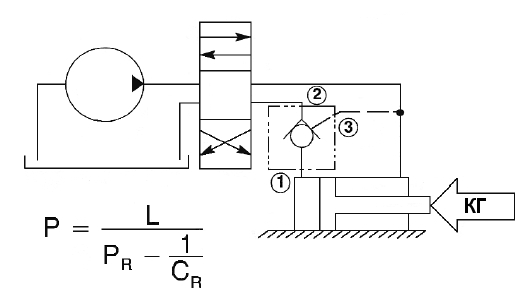

1) Гидрозамок для запирания гидроцилиндра, нагрузка направлена на втягивание

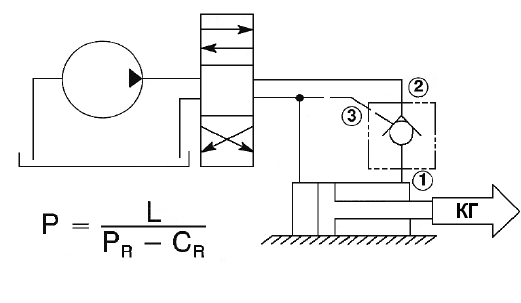

2) Гидрозамок для запирания гидроцилиндра, нагрузка направлена на выдвижение

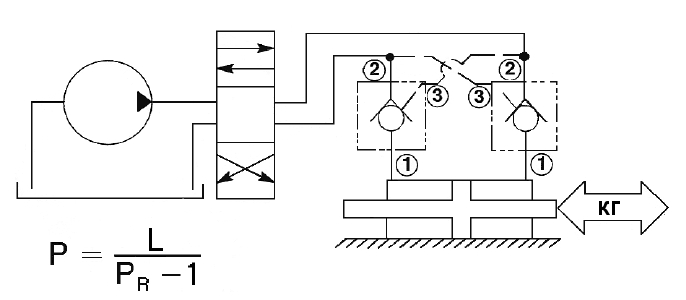

3) Два управляемых обратных клапана (двухклапанный гидрозамок) для запирания гидроцилиндра (на примере гидроцилиндра с равными рабочими площадями)
Где:
L = Давление, создаваемое нагрузкой
P = Пилотное давление, необходимое для открытия обратного клапана
PR = Пилотное соотношение гидроклапана (например, 3:1)
CR = Соотношение рабочих площадей гидроцилиндра
