МОНТАЖНЫЕ ПЛИТЫ ДЛЯ ГИДРОРАСПРЕДЕЛИТЕЛЕЙ МОДУЛЬНОГО МОНТАЖА CETOP - ПОСТУПЛЕНИЕ НА СКЛАД В МАГАЗИН ГИДРАВЛИКИ.

На склад магазина гидравлики поступили монтажные плиты для установки модульной аппаратуры стандарта CETOP 3 (NG6 Ду=6 мм). Плиты могут быть изготовлены из различных материалов (алюминий, сталь, шаровидный чугун и др.) в зависимости от требуемого максимального рабочего давления в гидросистеме. В них могут быть установлены ввертные гидравлические клапаны (предохранительные, загрузочные, разгрузочные и др.). В некоторых из представленных ниже монтажных плит стандарта CETOP 3 предусмотрены отверстия для присоединения манометра, чтобы контролировать давление в гидравлической системе.

Одноместные монтажные плиты для установки модульной аппаратуры стандарта CETOP 3

Изображение	Гидросхема	Описание

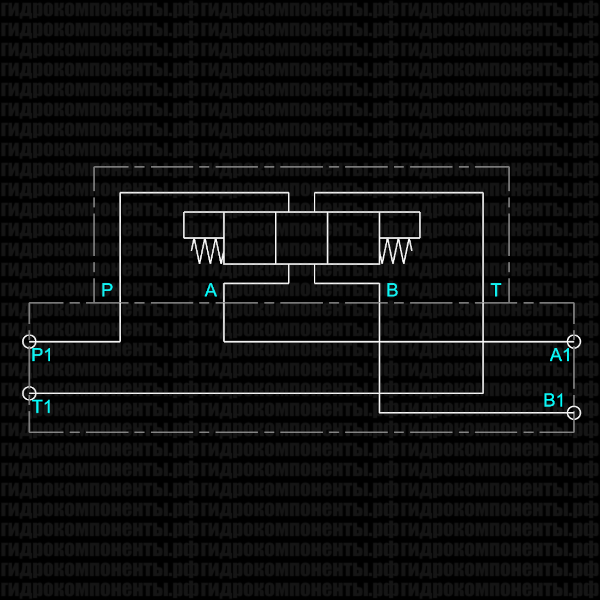

		ES3D12L Плита (сталь) под 1 место (гидрораспределитель) по стандарту CETOP 03 (Ду = 6 мм), 1/2" BSP (Eurofluid, Италия)

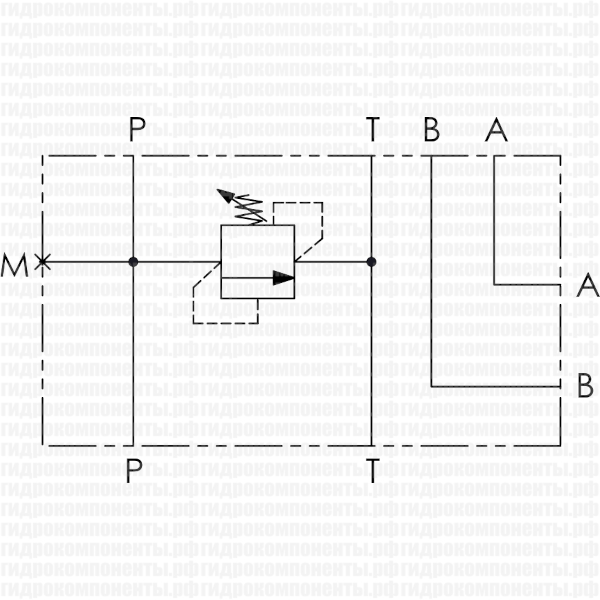

		BS3C2 Плита (алюминий) с предохранительным клапаном под 1 место (гидрораспределитель) по стандарту CETOP 03 (Ду = 6 мм), настройка пружины 20-210 бар, регулировка шестигранником (Oleoweb, Италия) порт для подключения манометра
		NG06.02.01.01.01 (NG6-1 RV) Плита (алюминий) с предохранительным клапаном под 1 место (гидрораспределитель) по стандарту CETOP 03 (Ду=6 мм), настройка пружины 40-250 бар, регулировка шестигранником (Hydro-pack, Турция) порт для подключения манометра
		706010002Н0 Плита (сталь) с предохранительным клапаном под 1 место (гидрораспределитель) по стандарту CETOP 03 (Ду = 6 мм), настройка пружины 125-250 бар, регулировка шестигранником (Адамко Контролс, Россия) порт для подключения манометра

Многоместные монтажные плиты для установки модульной аппаратуры стандарта CETOP 3

Изображение	Гидросхема	Описание
		BM2AC2 Плита (алюминий) с предохранительным клапаном под 2 места (гидрораспределителя) по стандарту CETOP 03 (Ду = 6 мм), настройка пружины 20-210 бар, регулировка шестигранником (Oleoweb, Италия) порт для подключения манометра
		EM213/2X3F Плита (сталь) с предохранительным клапаном под 2 места (гидрораспределителя) по стандарту CETOP 03 (Ду = 6 мм), настройка пружины 100-350 бар, регулировка шестигранником порт для подключения манометра
		706020002Н0 Плита (сталь) с предохранительным клапаном под 2 места (гидрораспределителя) по стандарту CETOP 03 (Ду = 6 мм), настройка пружины 125-250 бар, регулировка шестигранником (Адамко Контролс, Россия) порт для подключения манометра
		FMBNG06PV2ZR Плита (алюминий) с предохранительным клапаном под 2 места (гидрораспределителя) по стандарту CETOP 03 (Ду=6 мм), настройка пружины 50-380 бар, регулировка шестигранником (FER-RO, Турция) порт для подключения манометра
		EM213/2X2F/K Плита (сталь) с предохранительным клапаном и возможностью установки разгрузочного клапана под 2 места (гидрораспределителя) по стандарту CETOP 03 (Ду = 6 мм), настройка пружины 50-210 бар, регулировка шестигранником порт для подключения манометра

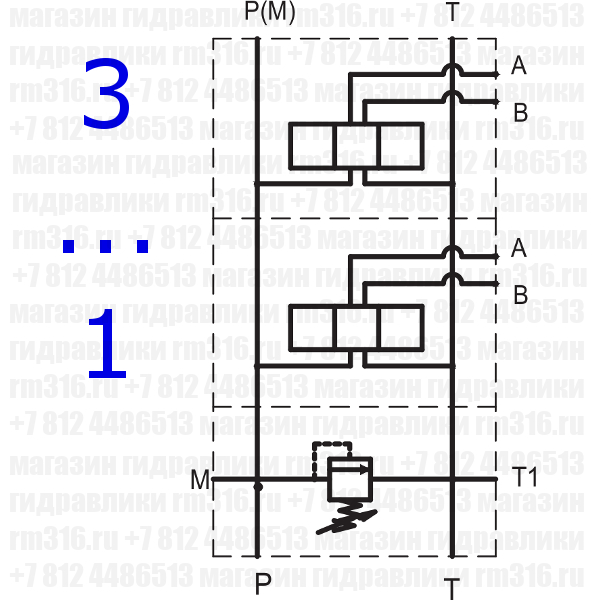

		BM3AC2 Плита (алюминий) с предохранительным клапаном под 3 места (гидрораспределителя) по стандарту CETOP 03 (Ду = 6 мм), настройка пружины 20-210 бар, регулировка шестигранником (Oleoweb, Италия) порт для подключения манометра
		FMBNG06PV3ZR Плита (алюминий) с предохранительным клапаном под 3 места (гидрораспределителя) по стандарту CETOP 03 (Ду=6 мм), настройка пружины 50-380 бар, регулировка шестигранником (FER-RO, Турция) порт для подключения манометра

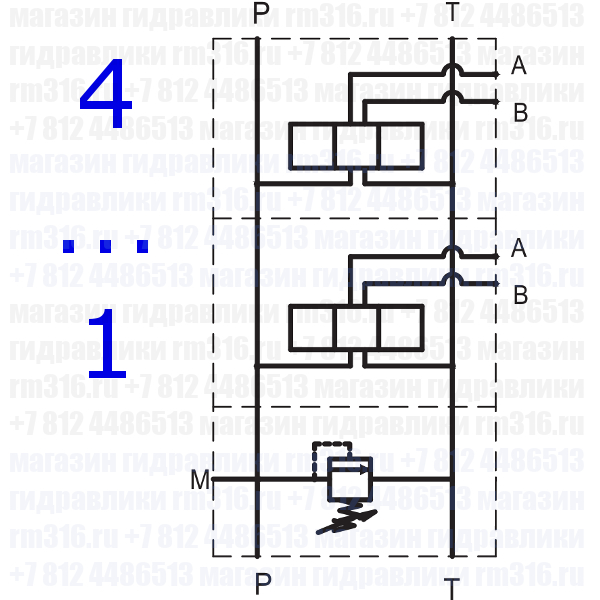

		BM4AC2 Плита (алюминий) с предохранительным клапаном под 4 места (гидрораспределителя) по стандарту CETOP 03 (Ду = 6 мм), настройка пружины 20-210 бар, регулировка шестигранником (Oleoweb, Италия) порт для подключения манометра
		706040002Н0 Плита (сталь) с предохранительным клапаном под 4 места (гидрораспределителя) по стандарту CETOP 03 (Ду = 6 мм), настройка пружины 125-250 бар, регулировка шестигранником (Адамко Контролс, Россия) порт для подключения манометра

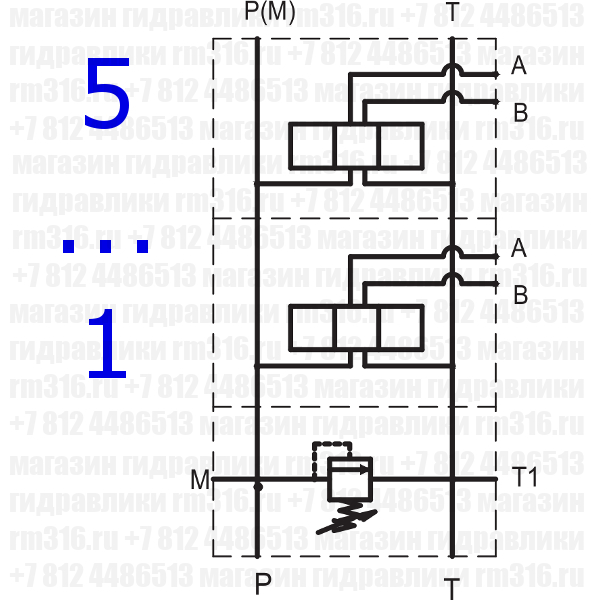

		EM213/5X3F Плита (сталь) с предохранительным клапаном под 5 мест (гидрораспределителей) по стандарту CETOP 03 (Ду = 6 мм), настройка пружины 100-350 бар, регулировка шестигранником порт для подключения манометра

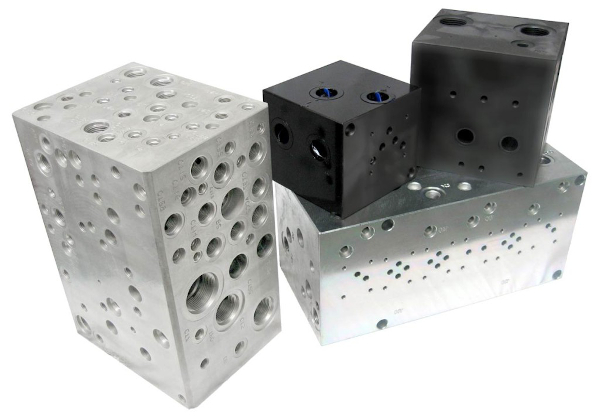

Также наша компания производит стандартные манифольды и манифольды индивидуальной конструкции из различных материалов с различными покрытиями. Накопленный опыт позволяет оптимизировать ваш проект блока гидравлических клапанов для выбора лучшего технического решения, что особенно важно для сложных и масштабных проектов. Работая совместно с нашими инженерами по проектированию гидроблоков, вы воплотите ваш замысел в готовое интегрированное решение.

Материалы

• Штампованный алюминий. В США данный материал называется сплав 6061, код термообработки T651 (Алюминиевая ассоциация) (прессованный пруток по ASTM B221), в Европе — 6082T651. Максимальное рабочее давление: 210 бар, испытательное давление: 420 бар, давление разрушения: 840 бар;
• Сталь. В США носит название 65-45-12 (ASTM A 536), в Европе — EN16482:2014/ENGJS-400-15. Максимальное рабочее давление: 350 бар, испытательное давление: 700 бар, давление разрушения: 1400 бар.

Варианты обработки поверхности гидравлических блоков: алюминий

• Бесцветное анодирование: класс I, тип II по стандарту Mil-A-8625F;
• Черное анодирование: класс II, тип II по стандарту Mil-A-8625F.

Варианты обработки поверхности гидравлических блоков: сталь

• Обезвоженное масло. Обеспечивает ограниченную защиту гидравлических плит от коррозии при транспортировке и хранении. Степень защиты от коррозии является минимальной и зависит от условий хранения. Стандартная антикоррозийная защита для индивидуально изготавливаемых манифольдов (гидравлических плит);

• Химическое оксидирование. Покрытие, получаемое оксидированием, обеспечивает ограниченную защиту гидравлических плит от коррозии при транспортировке и хранении. Степень защиты от коррозии является минимальной и зависит от условий хранения. Стандартная антикоррозийная защита для трехлинейных манифольдов (гидравлических плит);

• Бесцветное покрытие трехвалентным цинком с герметизирующим составом. Обеспечивает защиту гидравлических плит от коррозии в солевом тумане в течение 96 часов (испытания в солевом тумане проводятся по стандартам ASTM B117 или ISO 9227, содержание соли 5%) и соответствует стандарту RoHs;

• Бесцветное цинк-никелевое покрытие. Выполняется по стандарту SAE AMS 2417. Состав включает 10…20% никеля. Покрытие бесцветным трехвалентным хромом обеспечивает защиту гидравлических плит от коррозии в солевом тумане в течение 1000 часов (испытания в солевом тумане проводятся по стандартам ASTM B117 или ISO 9227, содержание соли 5%). Соответствует стандарту RoHs.
